梅鲁斯环在江苏清江石化的结果报告

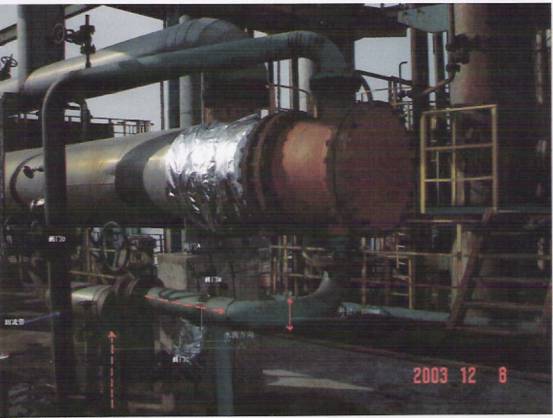

系统描述 :图示为 No. E902 换热器,红色虚线表示冷凝水的进水路线,兰色箭头线表示的是回流水。
1. 概况
2003年 12月初,根据工厂提供的资料,E902换热器的管子被水垢堵住了。这台换热器已经使用了三年。我们检查了这台换热器,冷凝水只能从回流管流出来 (兰色箭头所示部分),没有水从出口处流出来。如果不采取措施,工厂则不得不更换一个新的换热器。
o 进水管经:108mm
o 从水泵至换热器的距离:150mm
o 进水管材料:20#碳钢
o 冷凝管材料:不锈钢
2. 安装
因为没有停产,我们无法在安装前打开换热器,因此无法拍照。2004年2月3日,我们在进水阀和换热器之间安装了一个4英寸的梅鲁斯环(No.VZ-10000212),同时我们对输送进去的冷凝水及回流水进行了抽样分析。分析结果(如表1)显示回流水比进水的矿物离子含量降低,这可能意味着水中的矿物质被分离出来,并变成水垢附集在换热器中管子的壁上。
3. 检测结果
在2004年2月中旬和2004年5月中旬, 我们对冷凝水进行了两次抽样分析(如表1)
1. 分析结果(表1)
区分 |
2004. 2. 3 |
2004. 2. 17 |
2004. 5. 27 |
进水 |
出水 |
出水 |
变化(%) |
出水 |
变化(%) |
Hardness(CaCO3)(mg/L) |
616.7 |
489.7 |
842.2 |
+71.98 |
837.5 |
+71.02 |
Mg-(mg/L) |
41.8 |
34.6 |
70.9 |
+104.91 |
92.3 |
+166.76 |
SiO2(mg/L) |
13.1 |
12.6 |
14.6 |
+15.87 |
16.4 |
+30.16 |
Fe-(mg/L) |
0.99 |
0.12 |
4.7 |
+3816.67 |
4.13 |
+3341.67 |
Conductivity ㎲/㎝ |
2240 |
2280 |
>1000 |
|
4730 |
|
PH(25℃) |
8.8 |
8.0 |
7.9 |
|
|
|
TDS(g/L) |
1.24 |
1.26 |
1.18 |
-6.35 |
2.37 |
+88.10 |
注意: 1. 变化率是与第一次取样相比。
2. 分析是由华东国家计量测试中心进行的。
3. 04. 02. 03和04. 02. 17两次出口水是由回流管中取样的。因为换热器已被堵塞,所以第三次取样是从出口管取得。
为了确认换热器是畅通无阻的,我们关闭了除进水和出水以外的所有阀门。我们之所以3个月以后取样是因为换热器堵塞导致了没有水流出来。在安装上梅鲁斯环以后1个月,我们开始每两天人工为换热器排水。我们从厂方的报告中得知,从2004年4月中旬起,换热器中的冷凝水不再渗漏, 因此我们猜测换热器已被疏通。 从表1的结果我们可以看出,所有矿物质及TDS含量都比开始时高了。这意味着梅鲁斯环使水中溶解了更多矿物质,同时水垢也从管壁上溶解下来。 在工厂进行大修期间所拍的照片上,我们可以清楚地看到在入口和出口的管子呈现出2∼20mm的洞孔。(见 图1,图2)
图 1. 入口 图 2. 出口
由上图我们可以看出入口的效果要比出口明显,因为水传递振动也是从入口到出口,因此产生的影响也是先到入口后到出口。
4.结果
安装梅鲁斯环后三个月,一个被堵塞了的换热器可以畅通无阻了,超过50%的管道都不再堵塞了。
|
